Equipamiento Hidráulico y Electrificación del Pozo G-22 de la Calle Santa Engracia
España
Datos del Proyecto
Cliente: Canal de Isabel II
Localización: Madrid | España
Estado: En Ejecución
Área de Negocio: Redes (Agua)
Descripción del Proyecto
Las obras previstas consisten en el equipamiento hidráulico, y la electrificación del pozo G-22, así como la conexión hidráulica y eléctrica a la arteria troncal. La obra civil prevista consiste principalmente en la construcción de la arqueta de bombeo, el zanjeado para las canalizaciones hidráulicas, eléctricas, de protección catódica y de telecontrol y la urbanización de la parcela del pozo. Para el equipamiento del pozo se prevé la instalación de 330 m de tubería de acero galvanizado en caliente de 200 mm de diámetro con unión mediante bridas reducidas PN – 64 para la tubería de impulsión , y 660 m de tubería inoxidable espesor 3 mm de 1 ¼" roscada, con unión por manguitos, para medición de nivel piezométrico y alojamiento de sonda piezométrica. Las obras incluyen la instalación y puesta en marcha de un grupo eletrobomba sumergible, 3.300 V de alimentación, motor 590 kw a 2.935 r.p.m., con caudal entre 55 y 75 l, con altura manométrica entre 334 y 487 mca, accionado mediante variador de frecuencia. Se incluye el equipamiento eléctrico y de control para el funcionamiento y explotación del pozo.
Ubicación del Proyecto

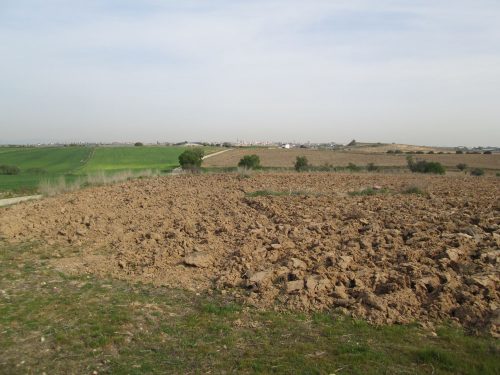

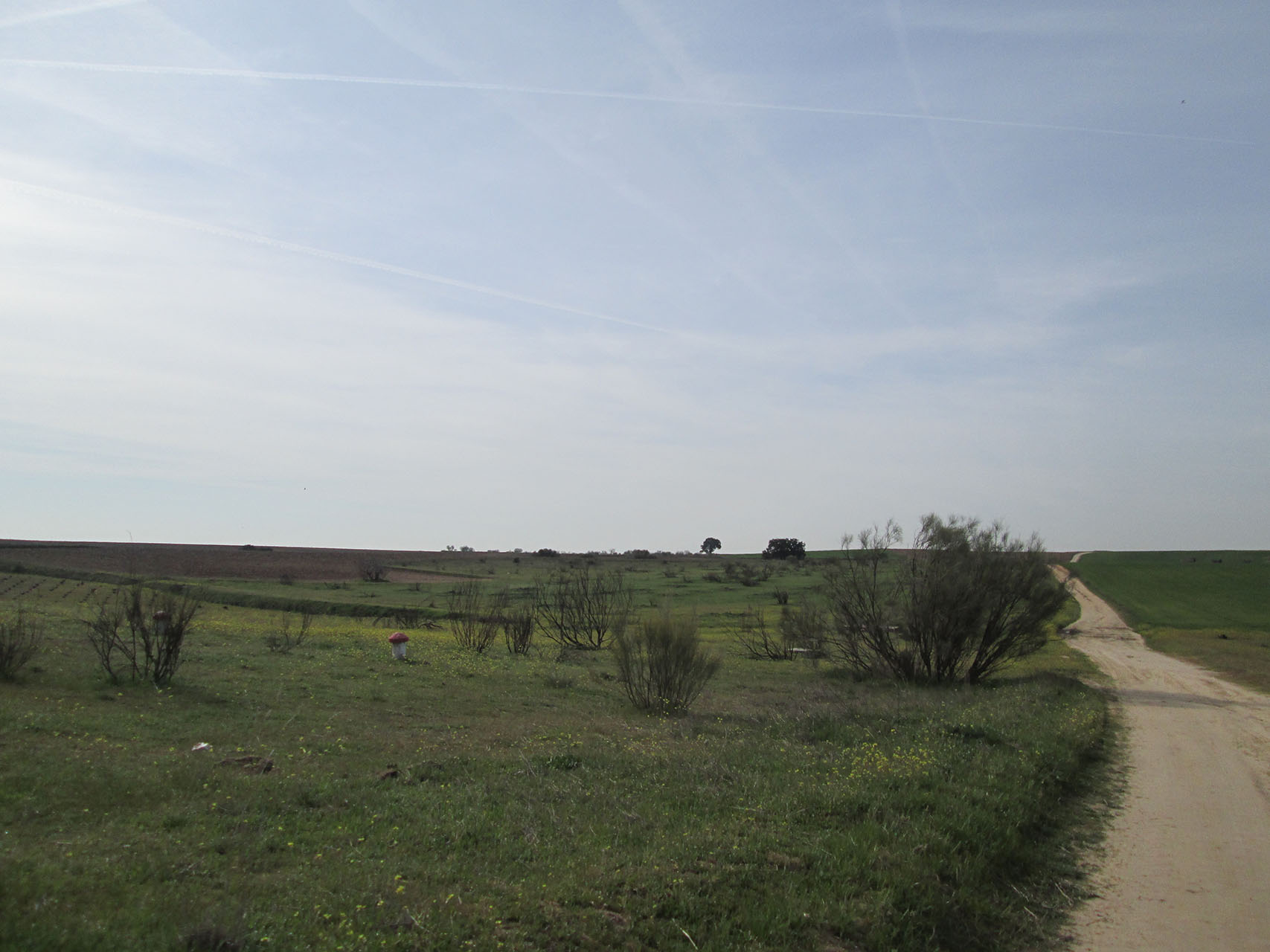

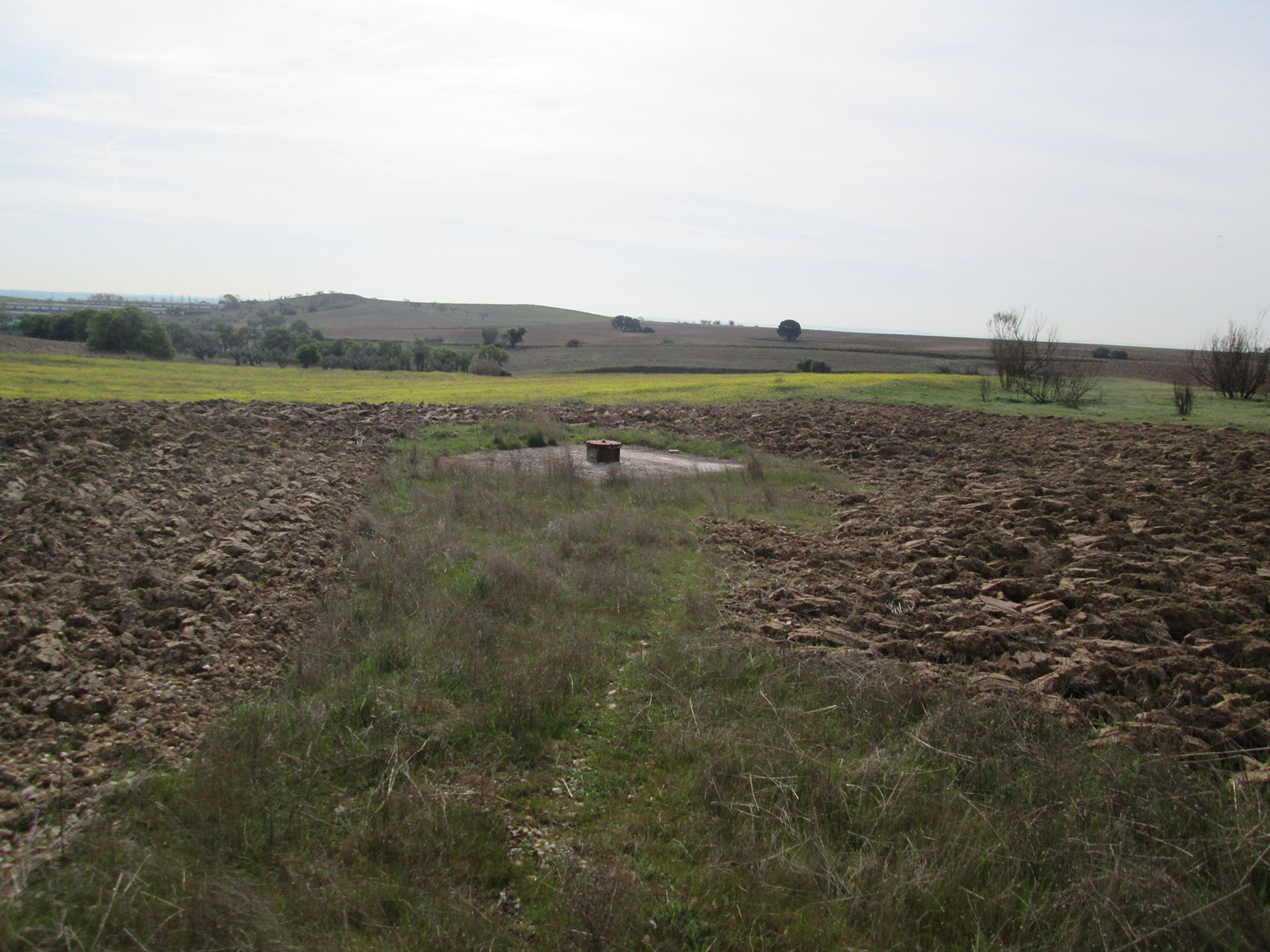

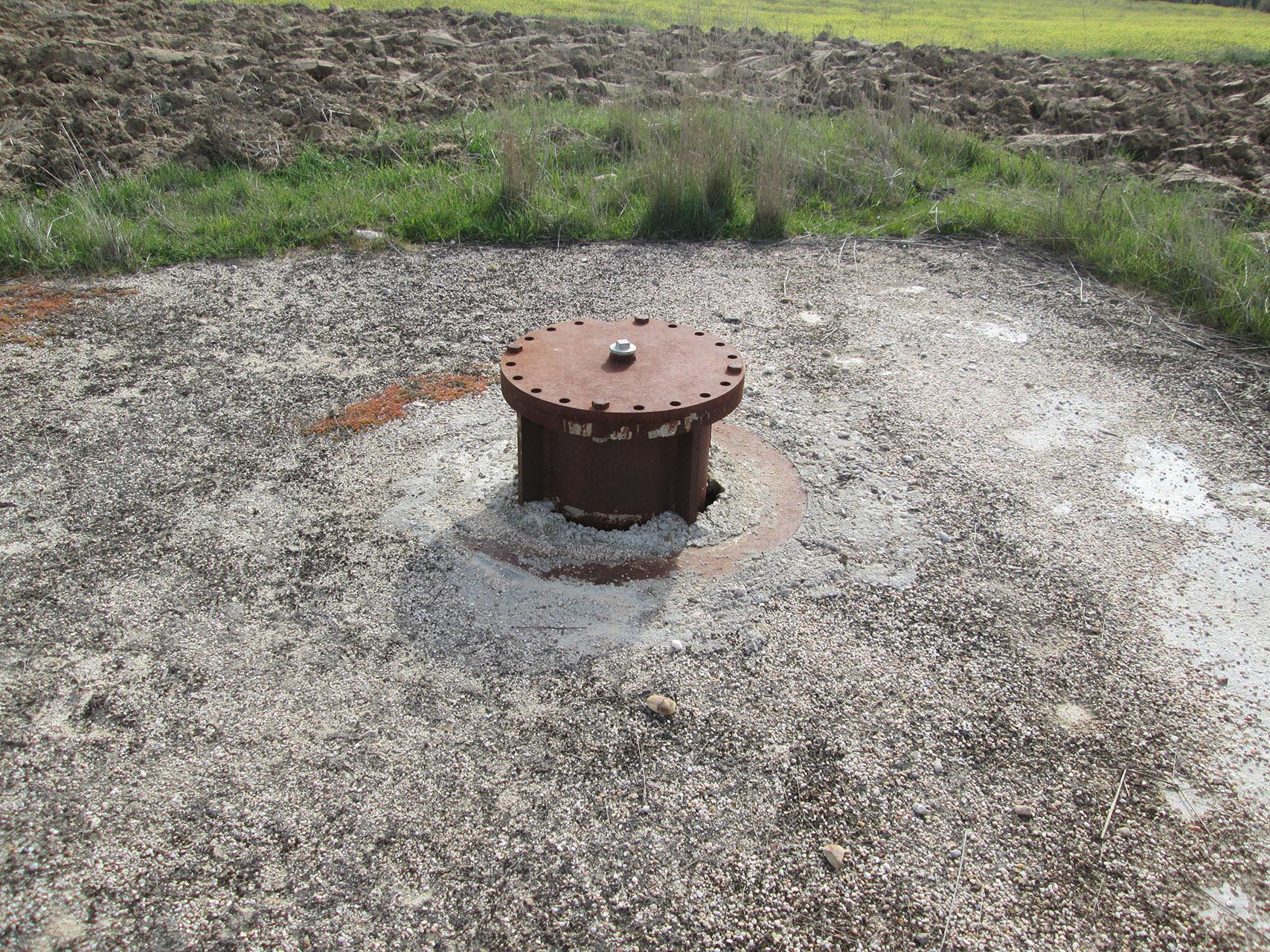

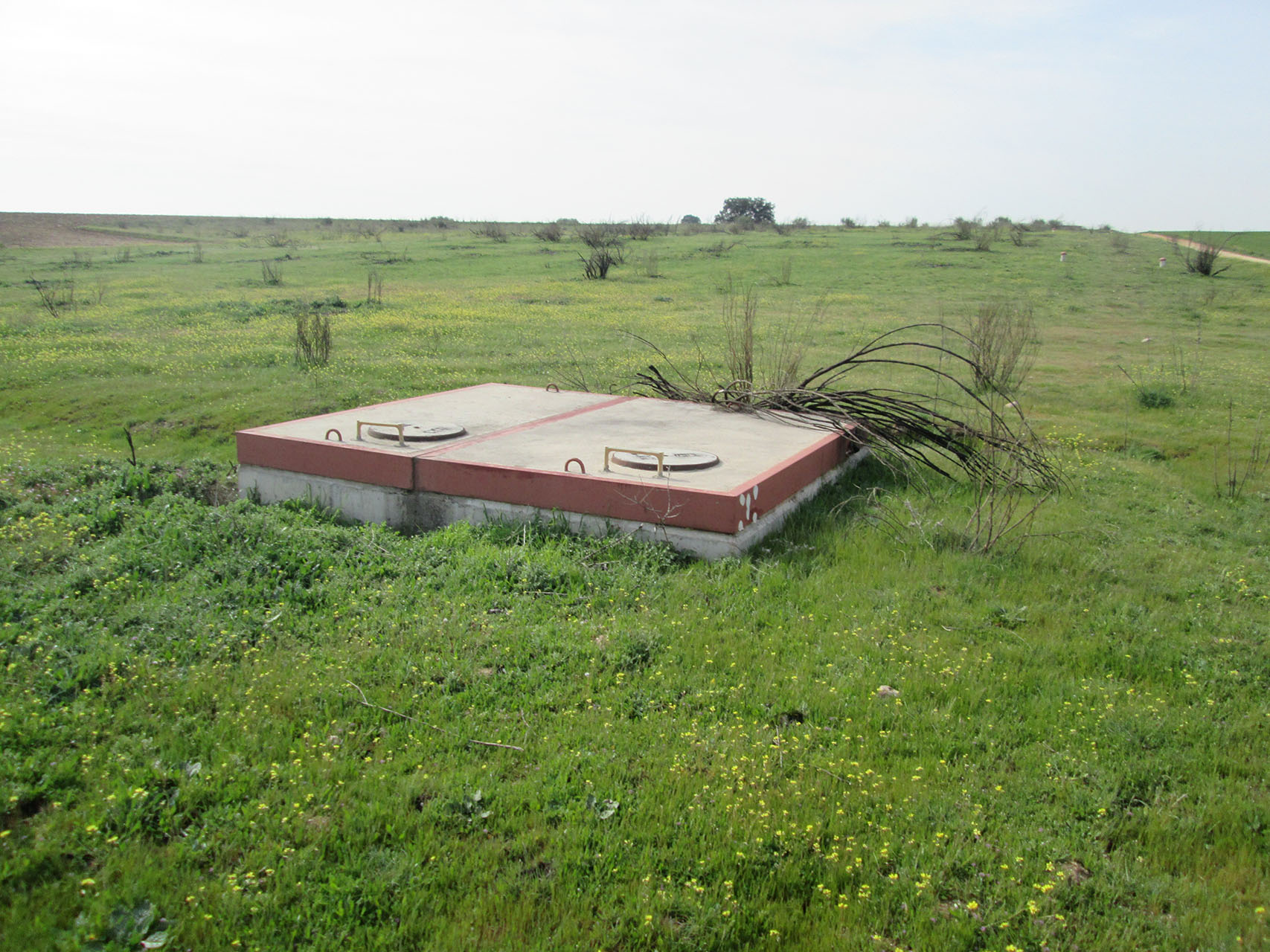

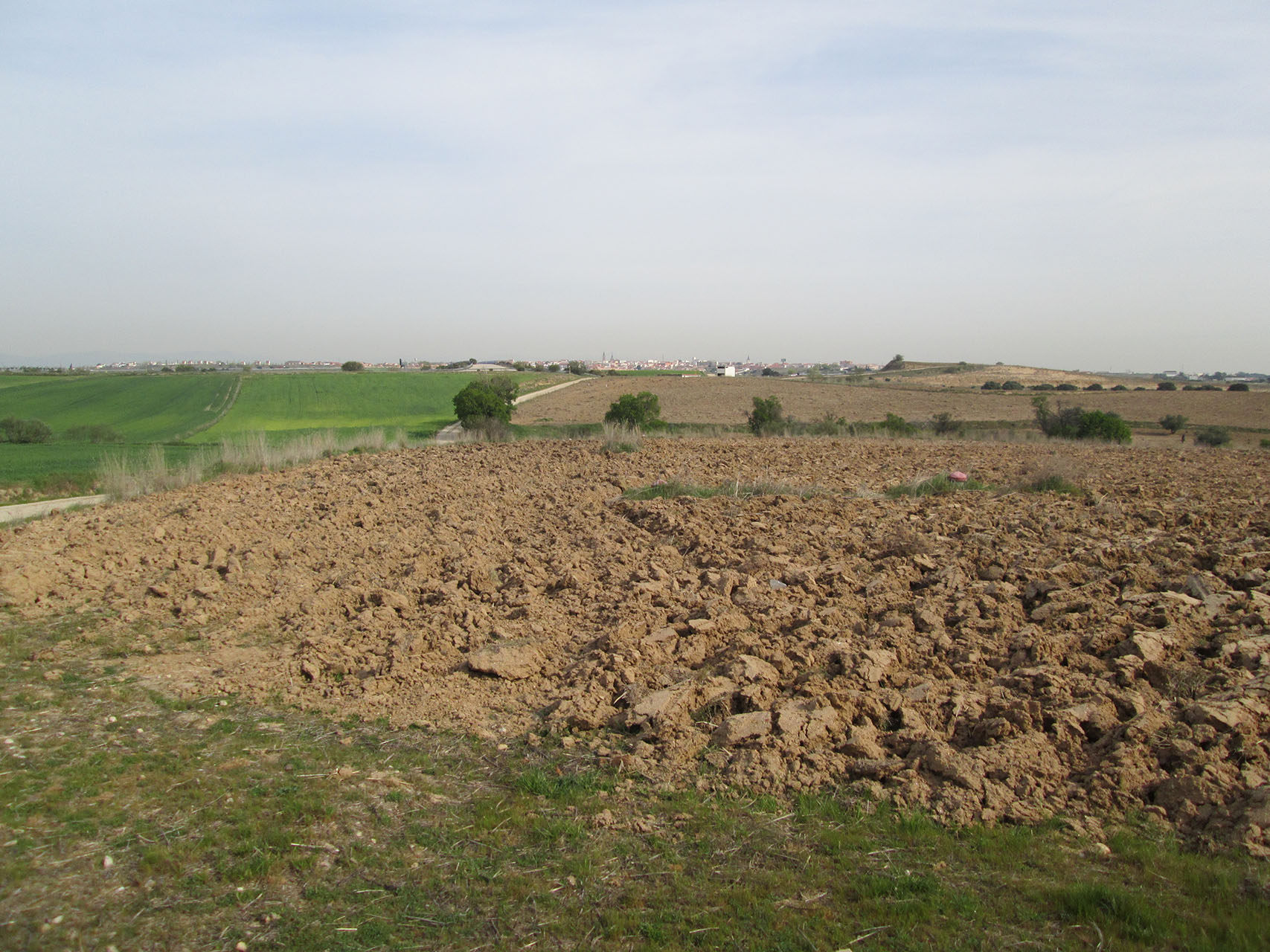

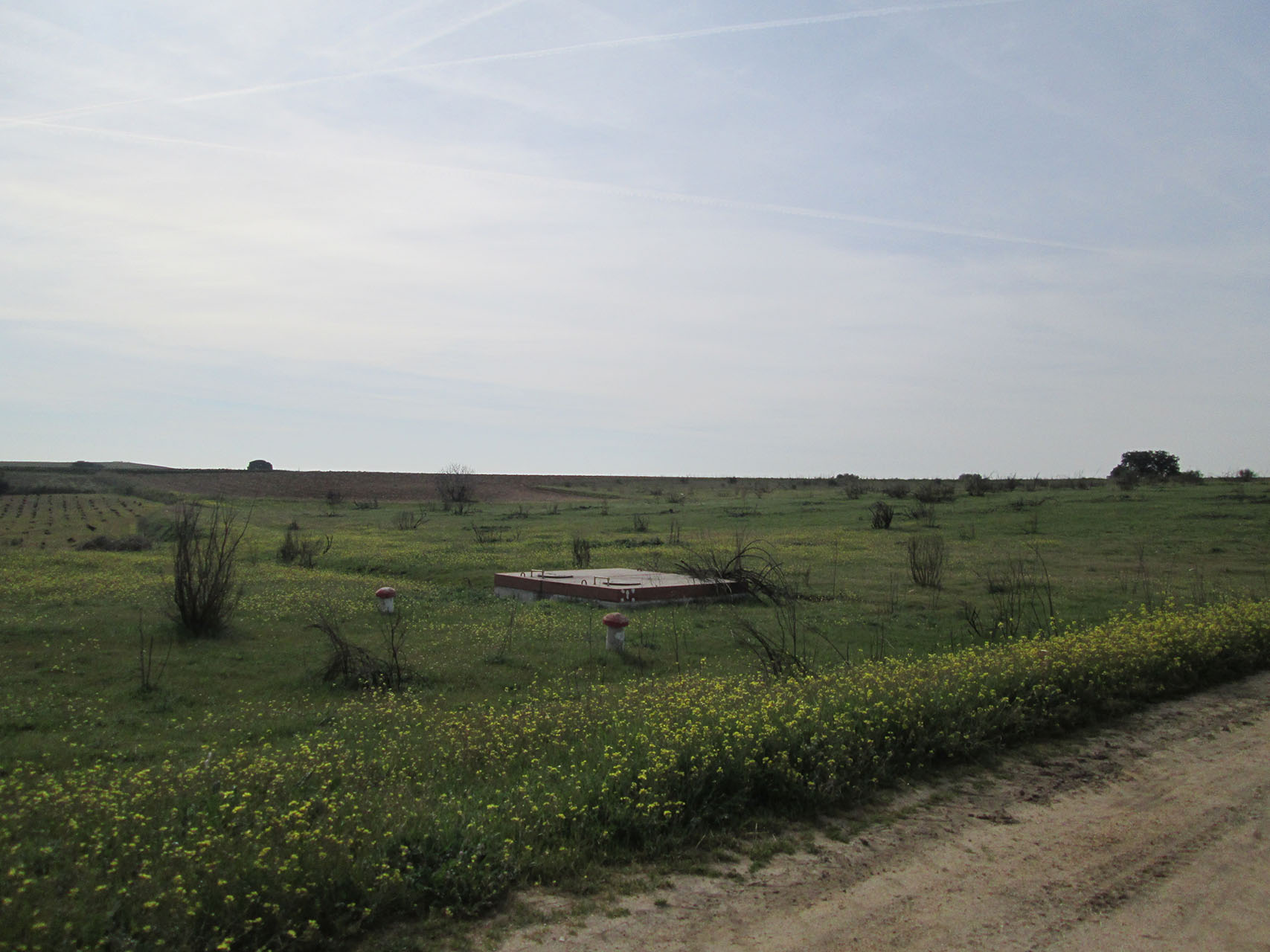

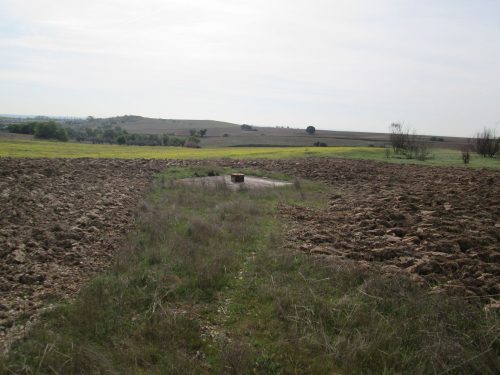

Galería Fotográfica
