CENTRAL HIDROELÉCTRICA RENACE II
Descripción del Proyecto
Diseño de una nueva solución estructural para túneles hidráulicos en terrenos kársticos.
La solución estructural diseñada está basada en la construcción de un blindaje de acero tubular situado en el interior del túnel actual que se apoya a lo largo de toda su longitud sobre una cama de hormigón de geometría característica. Así mismo, para resistir los empujes ocasionados como consecuencia de los cambios de dirección en planta, se diseñaron unas costillas laterales de hormigón, situadas en coincidencia con los cambios de dirección de la tubería. Finalmente, se previeron sendos anclajes longitudinales de la tubería al revestimiento existente en ambos extremos de la tubería.
Objetivos:
Técnicos:
- Desarrollo de un nuevo procedimiento constructivo eficiente destinado a solventar los problemas de inestabilidad ocasionados por el estado tensional que presenta la sección de un túnel construido en áreas karstificadas y optimizar las condiciones hidráulicas de la conducción.
Económicos:
- Disminución de las pérdidas hidráulicas ocasionadas en la conducción.
- Minoración de los costes derivados del proceso de inyección de lechada cemento en túneles
Estratégicos y comerciales:
- Consolidación de Cobra Infraestructuras Hidráulicas en licitaciones nacionales e internacionales
- Posicionamiento del Cobra Infraestructuras Hidráulicas como referente en el sector de la construcción y explotación de aprovechamientos hidroeléctricos.
CARACTERÍSTICAS

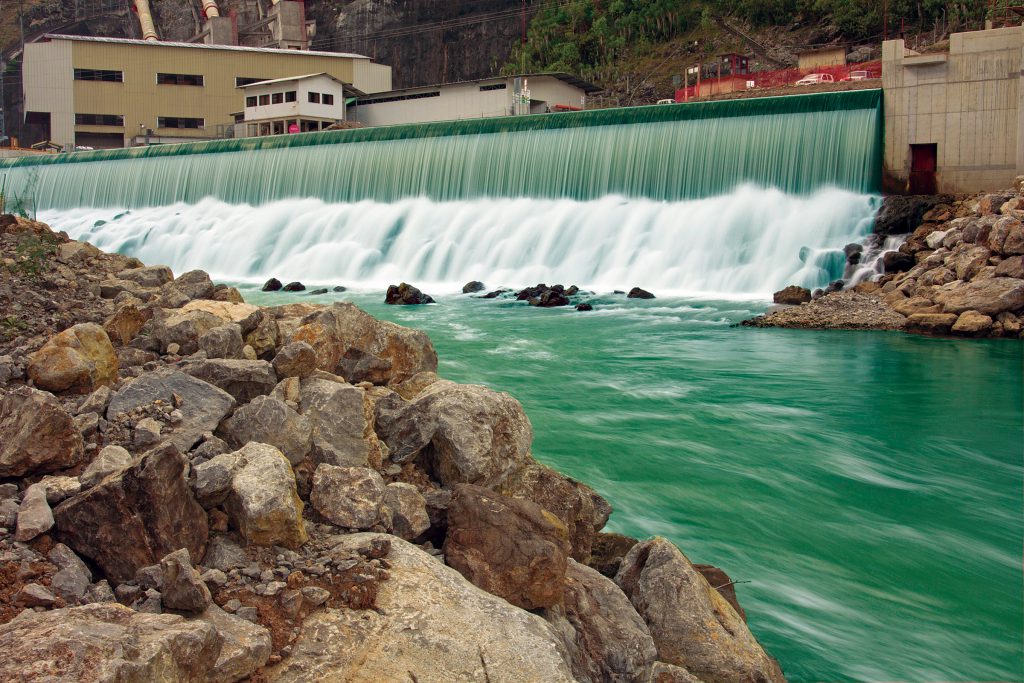

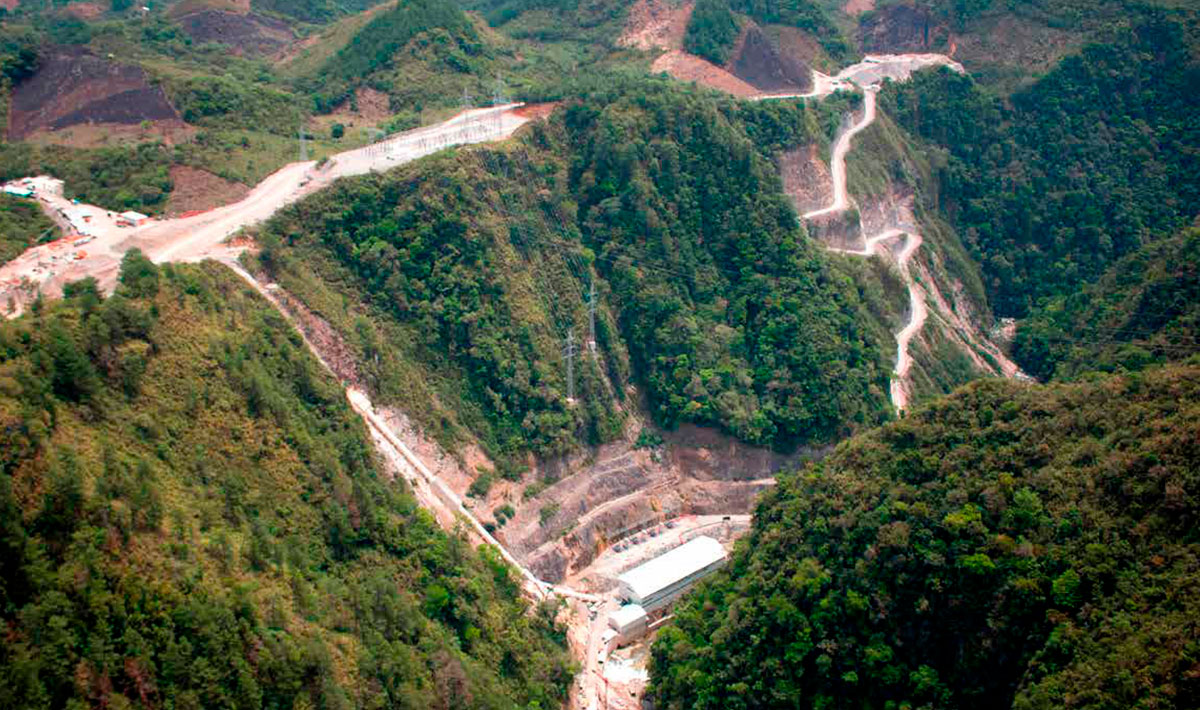

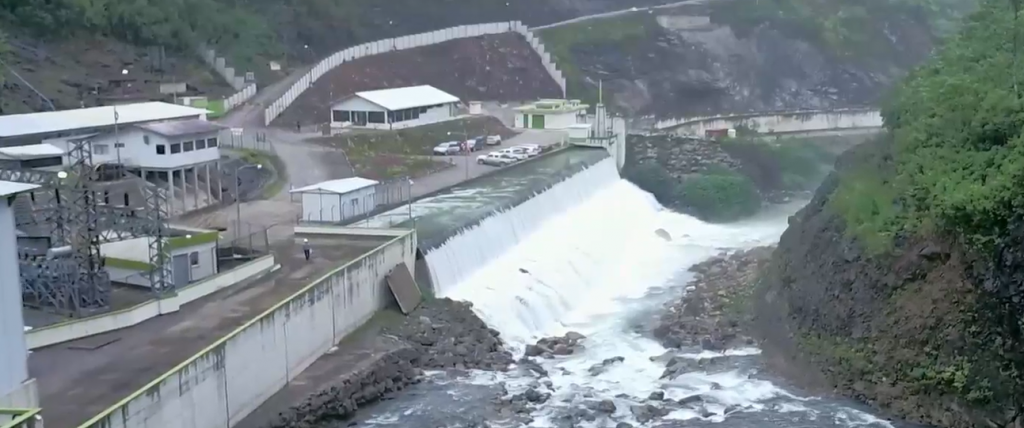

- Conducción formada por dos túneles de 7,3 km en total de secciones entre 14,86 m2 y 29 m2. Una presa de pasada de 18,3 m de altura y 75 m de longitud de 13.000 m3 de hormigón.
- Ejecución de 1.180 m de canal de sección rectangular de dimensiones 7,20 x 4,5 m.
- Balsa de regulación y desarenador de 78.000 m3 .

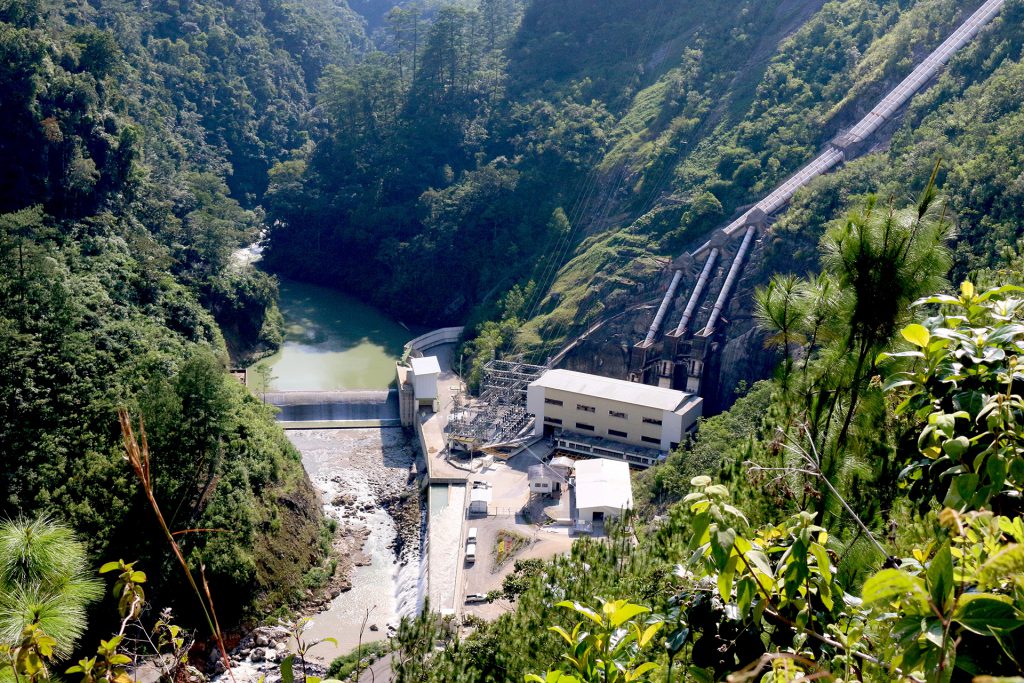

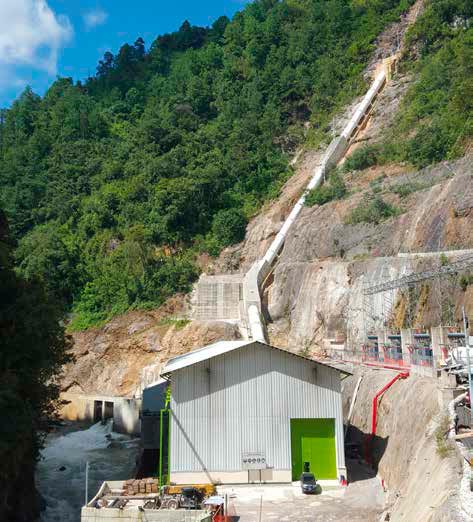

- Instalación de 400 m de tubería de acero con diámetro 3.400 mm.

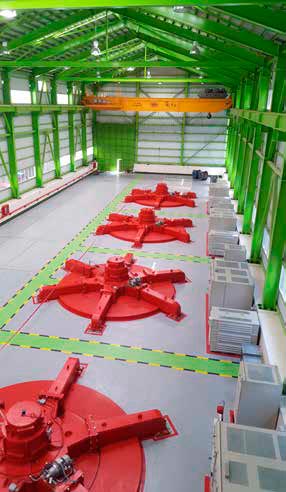

- Casa de máquinas con 4 unidades generadoras tipo Pelton de 28 MW cada una.

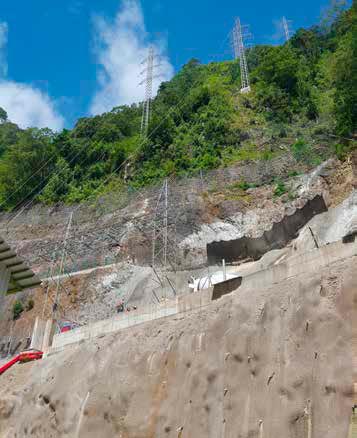

- Subestación de 230 kV y una línea de transmisión de 230 kv de 40 Km de longitud.
El rol de Cobra fue la construcción de la Central a partir de su segunda fase Renace II.
