Equipamiento Hidráulico y Electrificación del Pozo G-1 del Depósito El Goloso
España
Datos del Proyecto
Cliente: Canal de Isabel II
Localización: Madrid | España
Estado: Finalizado
Área de Negocio: Redes (Agua)
Descripción del Proyecto

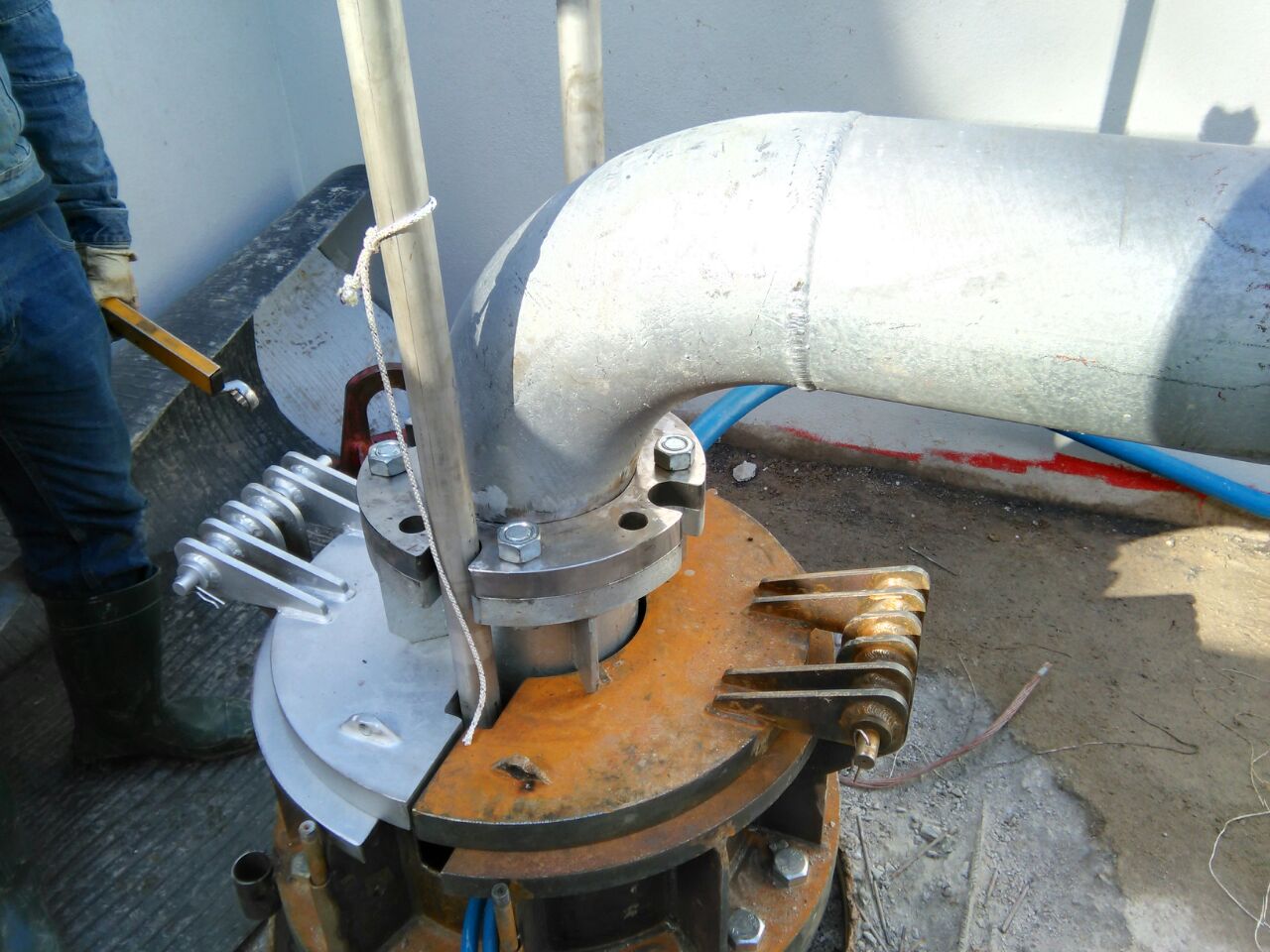

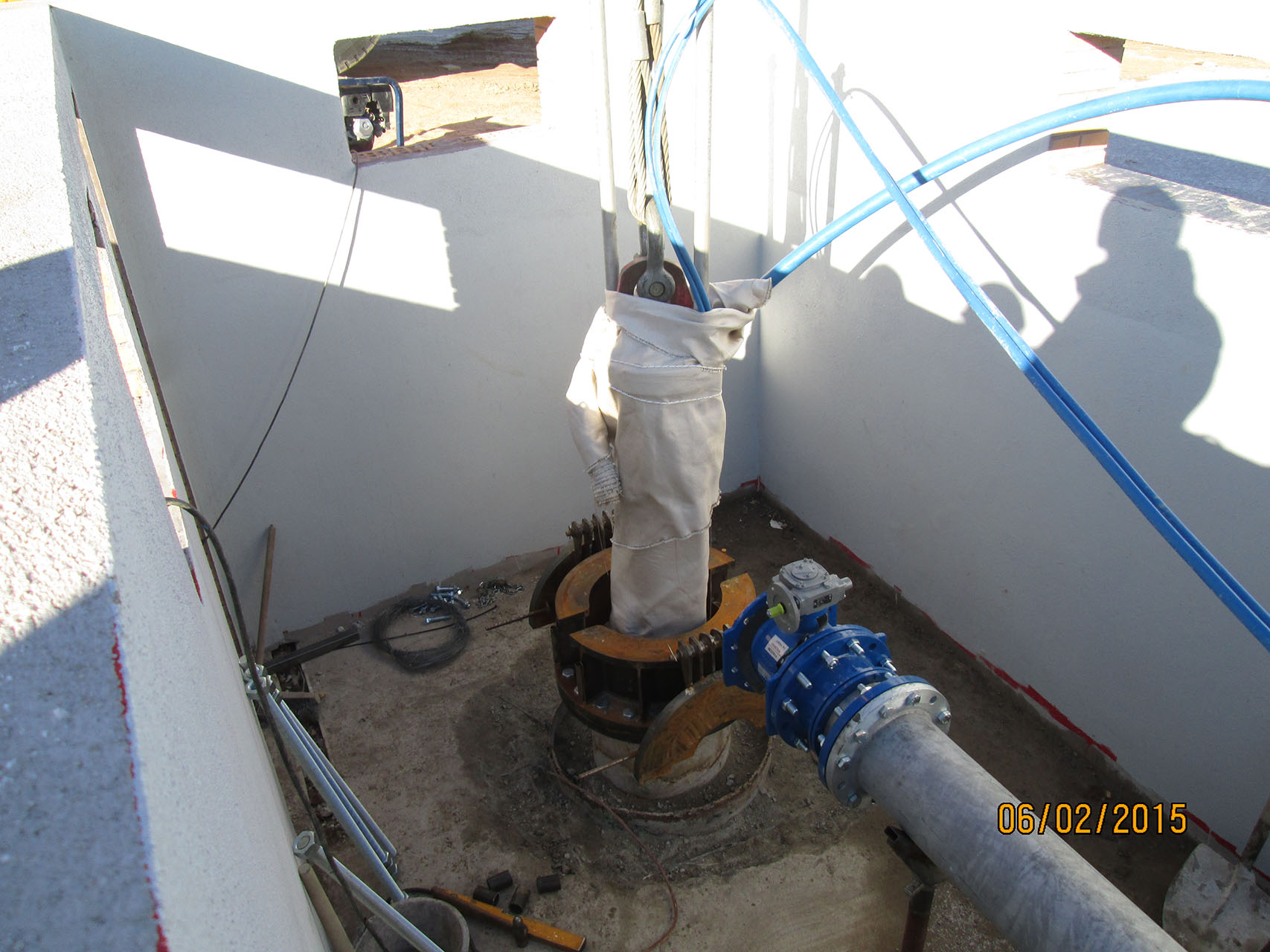

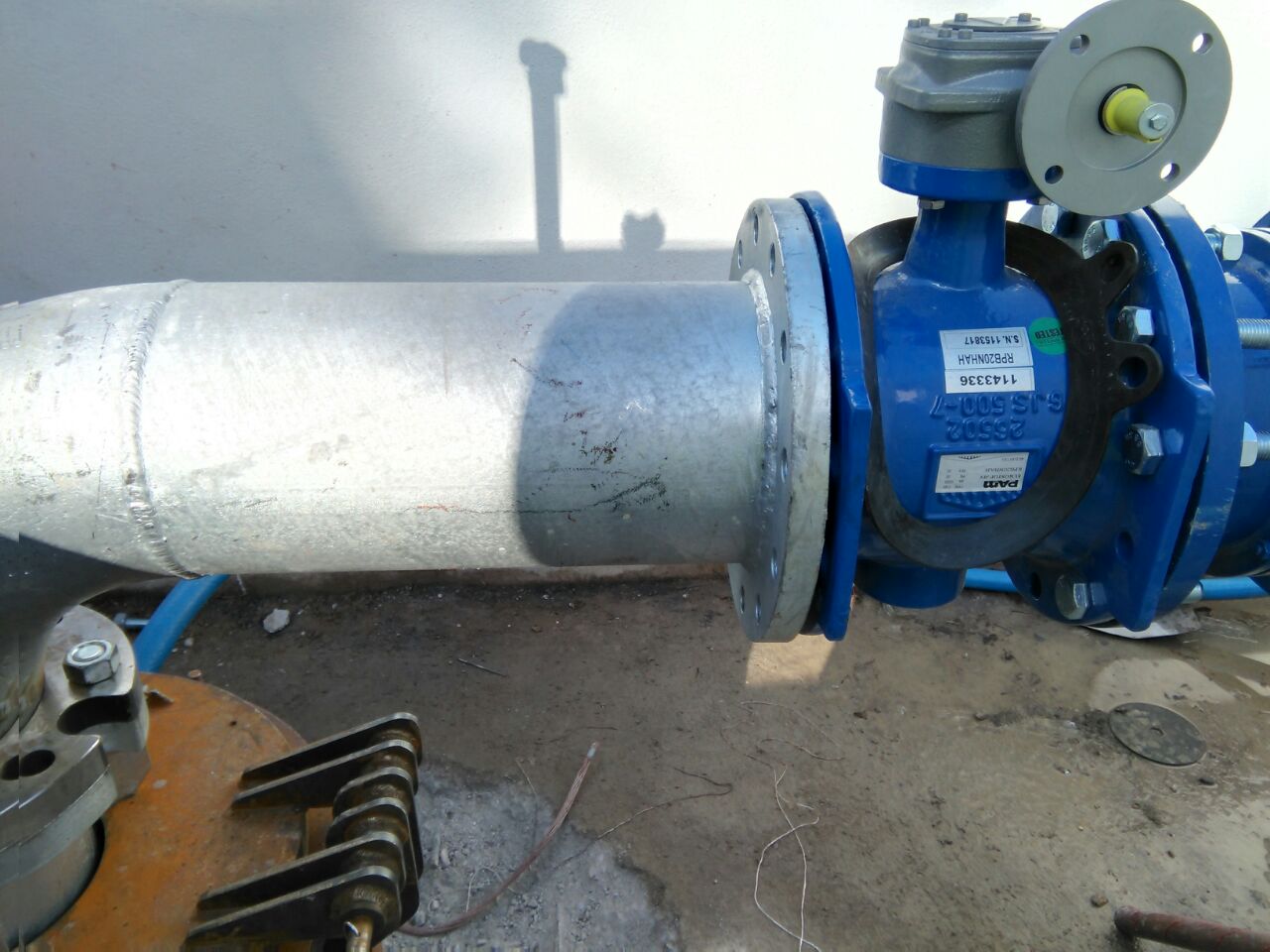

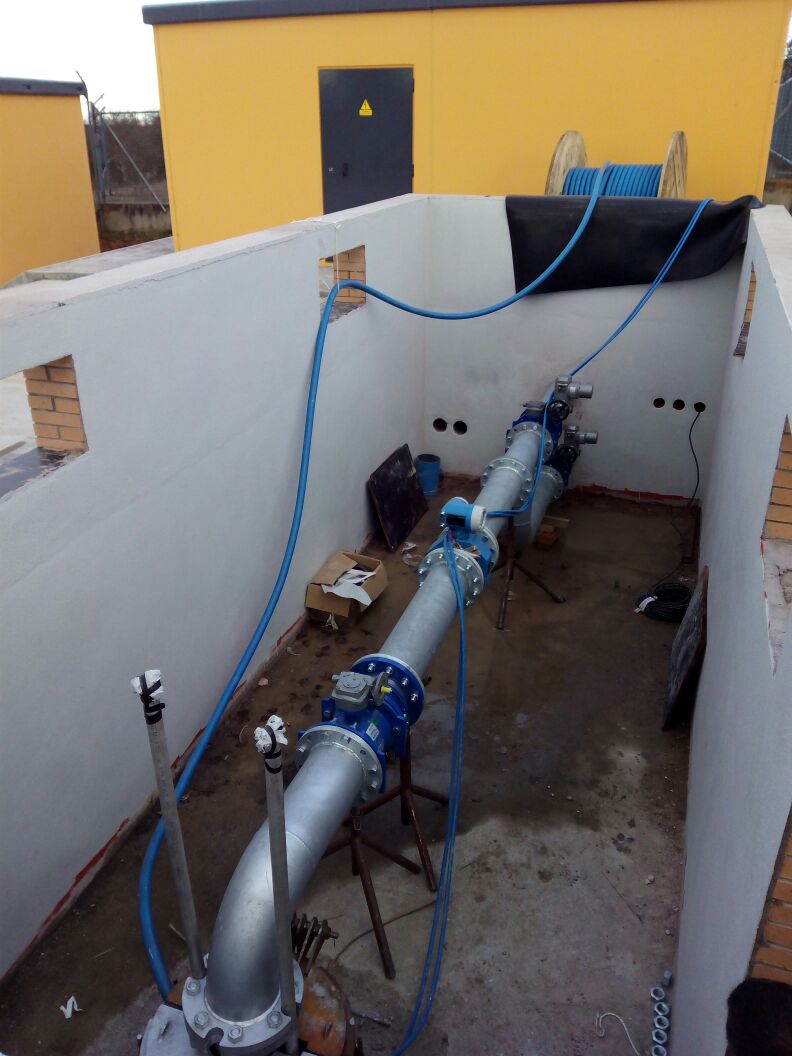

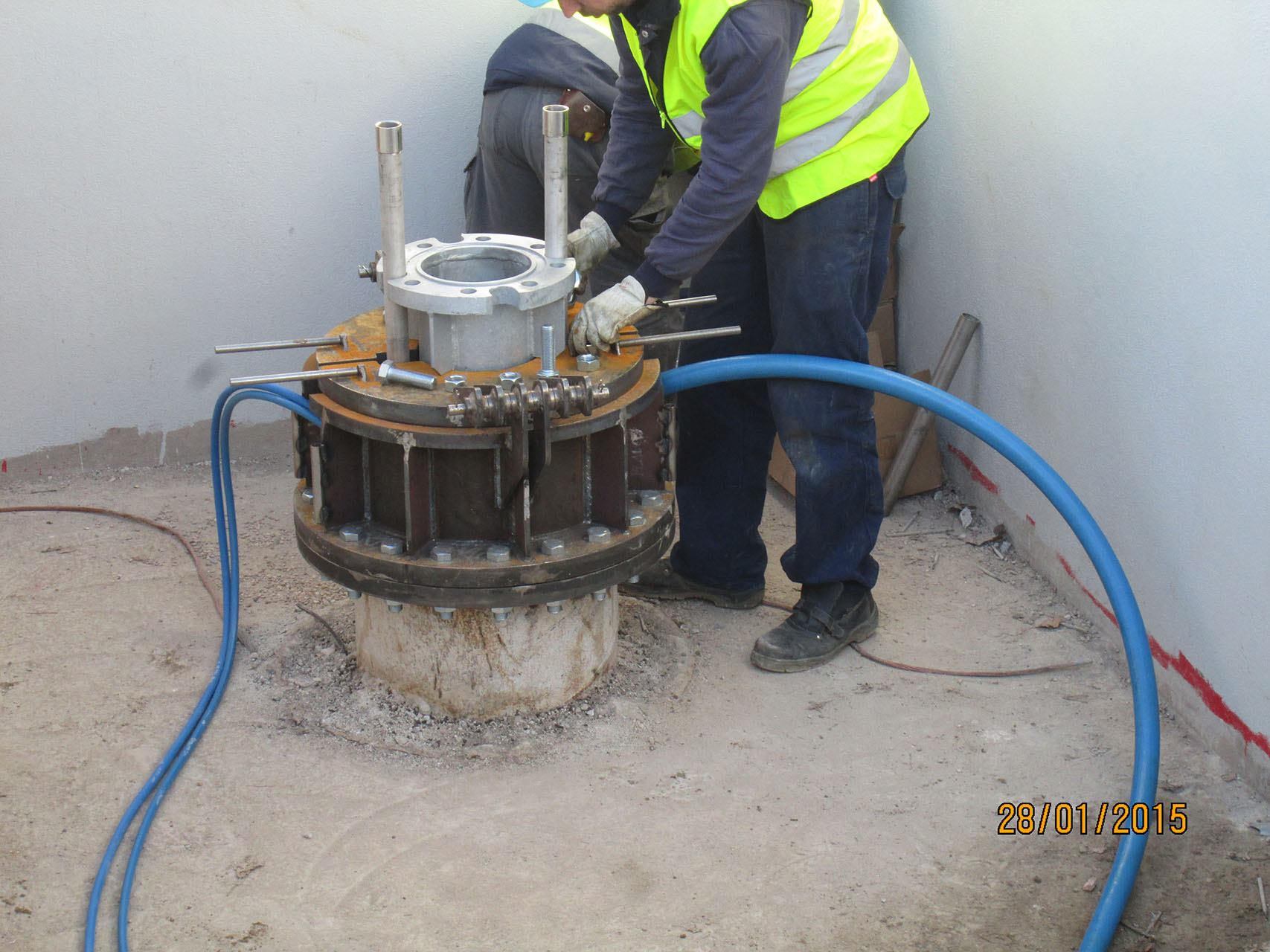

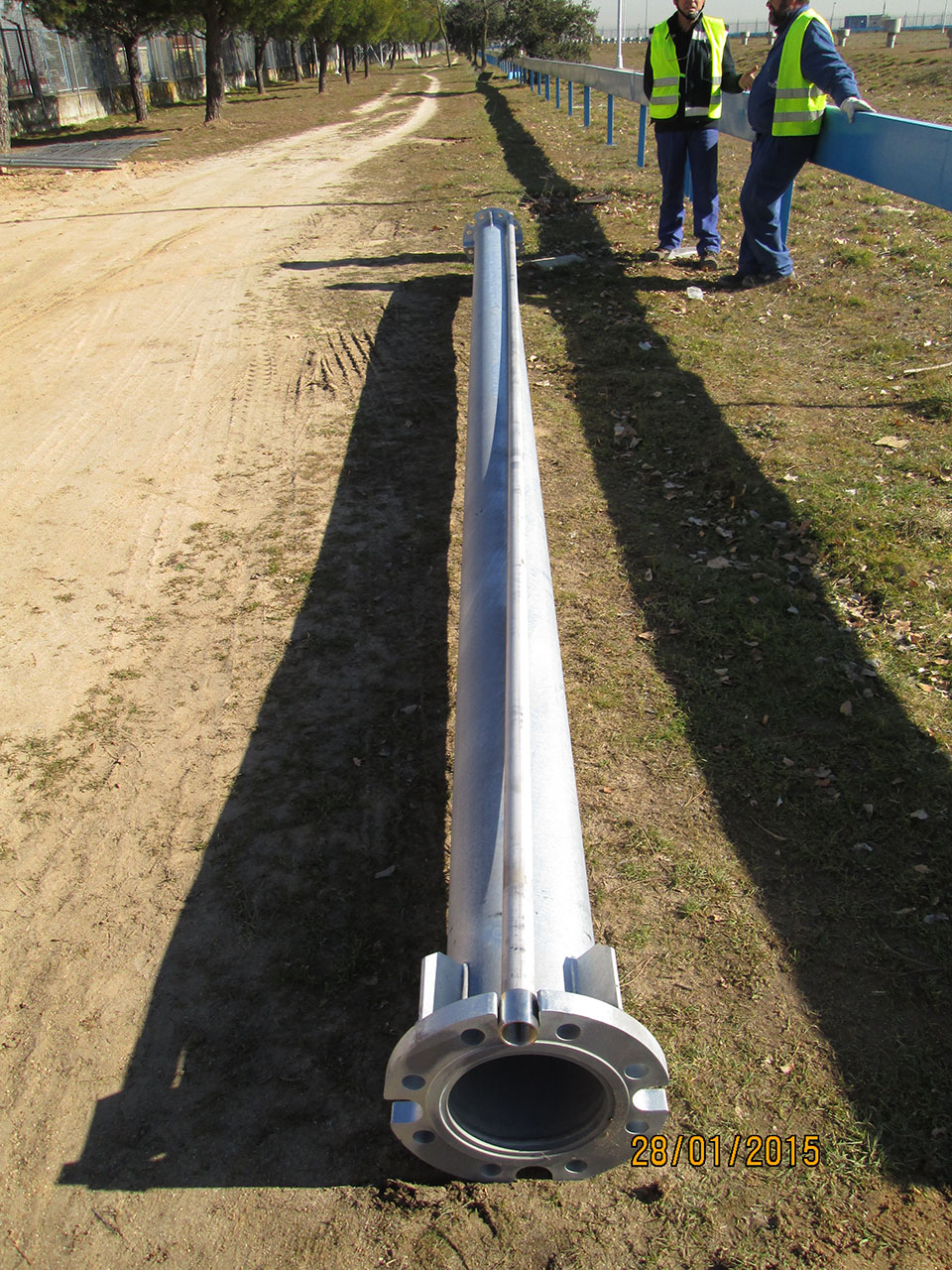

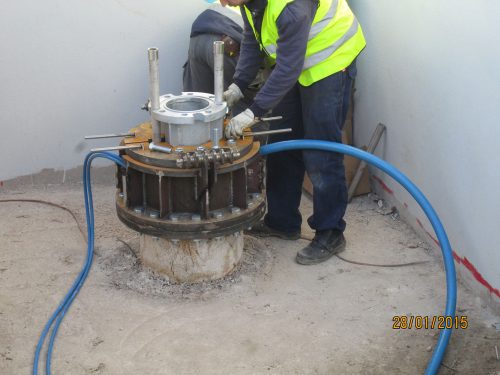

Las obras consistieron en el equipamiento hidráulico, y la electrificación del pozo G-1 bis, así como la conexión hidráulica y eléctrica al Depósito del Goloso. La obra civil consistió principalmente en la construcción de la arqueta de bombeo, el zanjeado para las canalizaciones hidráulicas, eléctricas, de protección catódica y de telecontrol y la urbanización de la parcela del pozo. Para el equipamiento del pozo se instalaron 346 m de tubería de acero galvanizado en caliente de 200 mm de diámetro con unión mediante bridas reducidas PN – 64 para la tubería de impulsión , y 346 m de tubería inoxidable espesor 3 mm de 1 ¼" roscada, con unión por manguitos, para medición de nivel piezométrico y alojamiento sonda piezométrica. Las obras incluyeron la instalación y puesta en marcha de un grupo electrobomba sumergible, de 3.300 V de alimentación, motor de 340 kW a 2.935 r.p.m. accionado mediante variador de frecuencia. El equipamiento eléctrico consistió en la instalación de los centros de seccionamiento y transformación (celdas de MT de 24 kV, transformador de potencia trifásica, 630 KVA en baño de aceite vegetal de 20 KV / 690 / 400 V, ejecución especial para armónicos y transformador elevador trifásico 630KVA en baño de aceite vegetal 620 V /3.327 V, ejecución especial para convertidor de frecuencia), y los cuadros de protección de transformador y de automatismo de control con CPC.
Ubicación del Proyecto
Galería Fotográfica
