Sustitución de Turbina en la Central Hidroeléctrica de Navallar
España
Datos del Proyecto
Cliente: Canal de Isabel II
Localización: Madrid | España
Estado: Finalizado
Área de Negocio: Redes (Agua)
Descripción del Proyecto

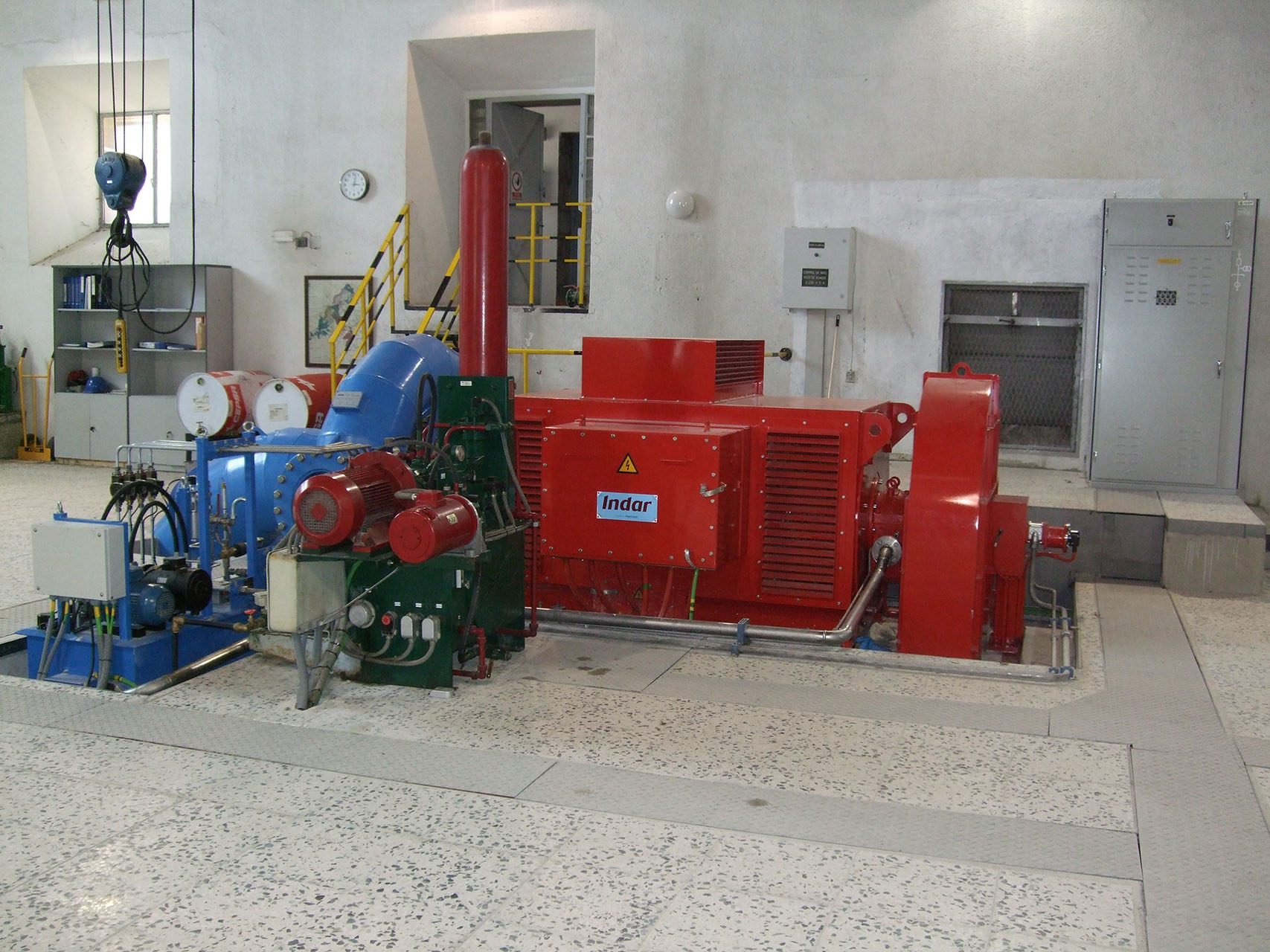

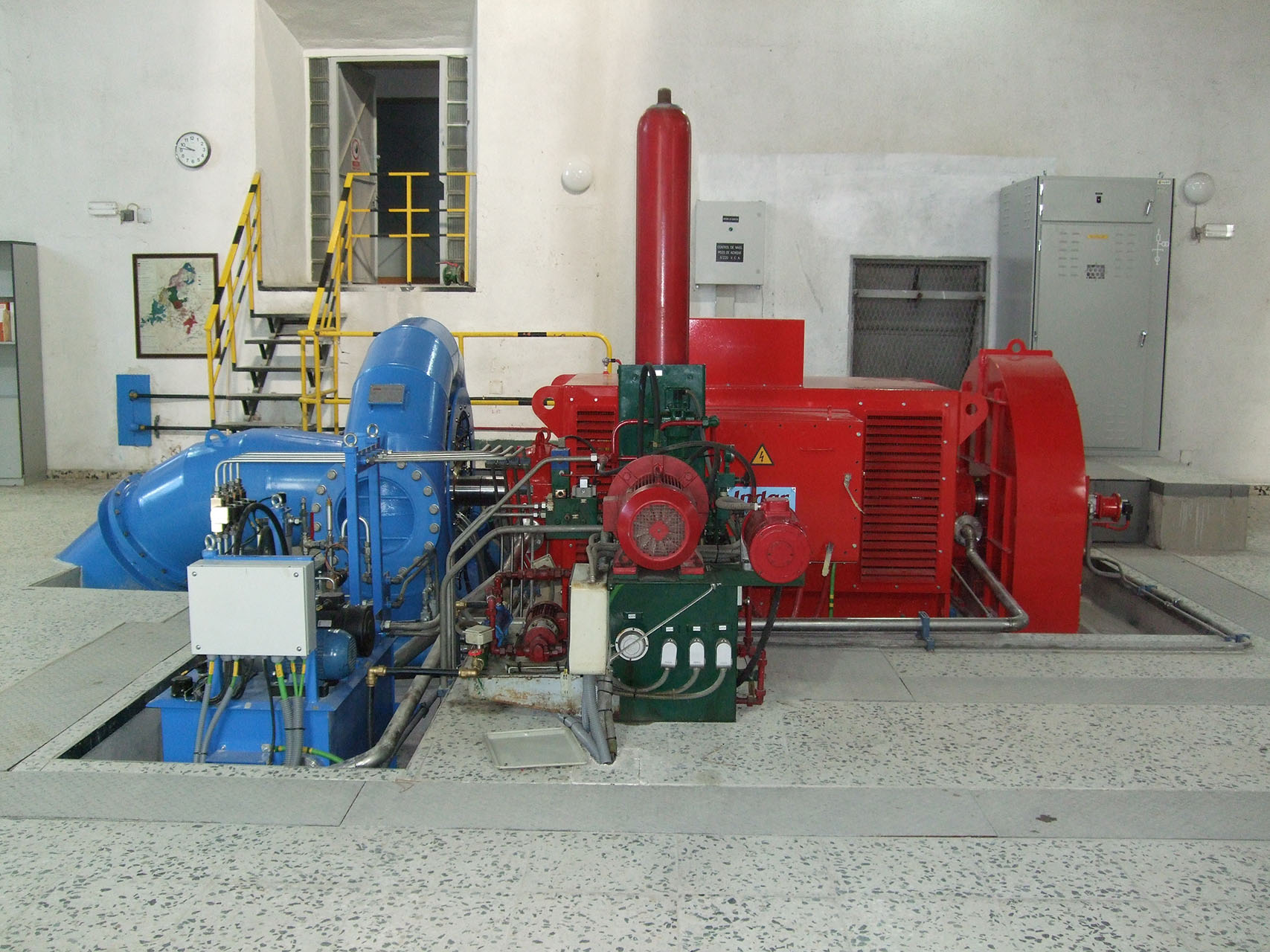

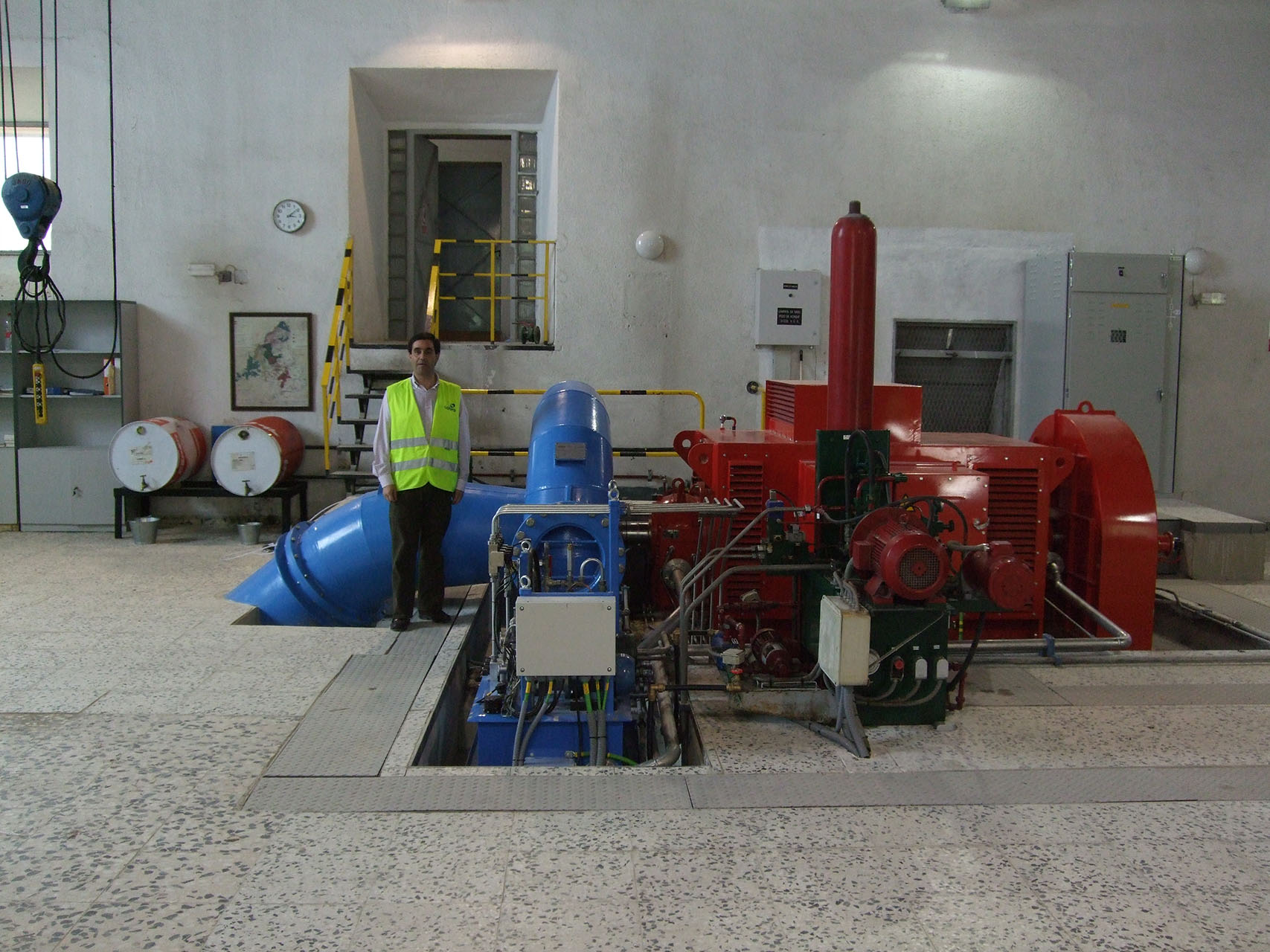

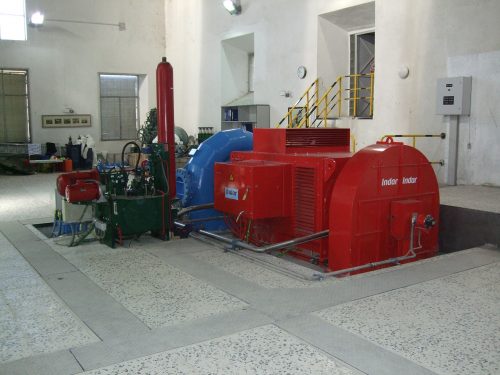

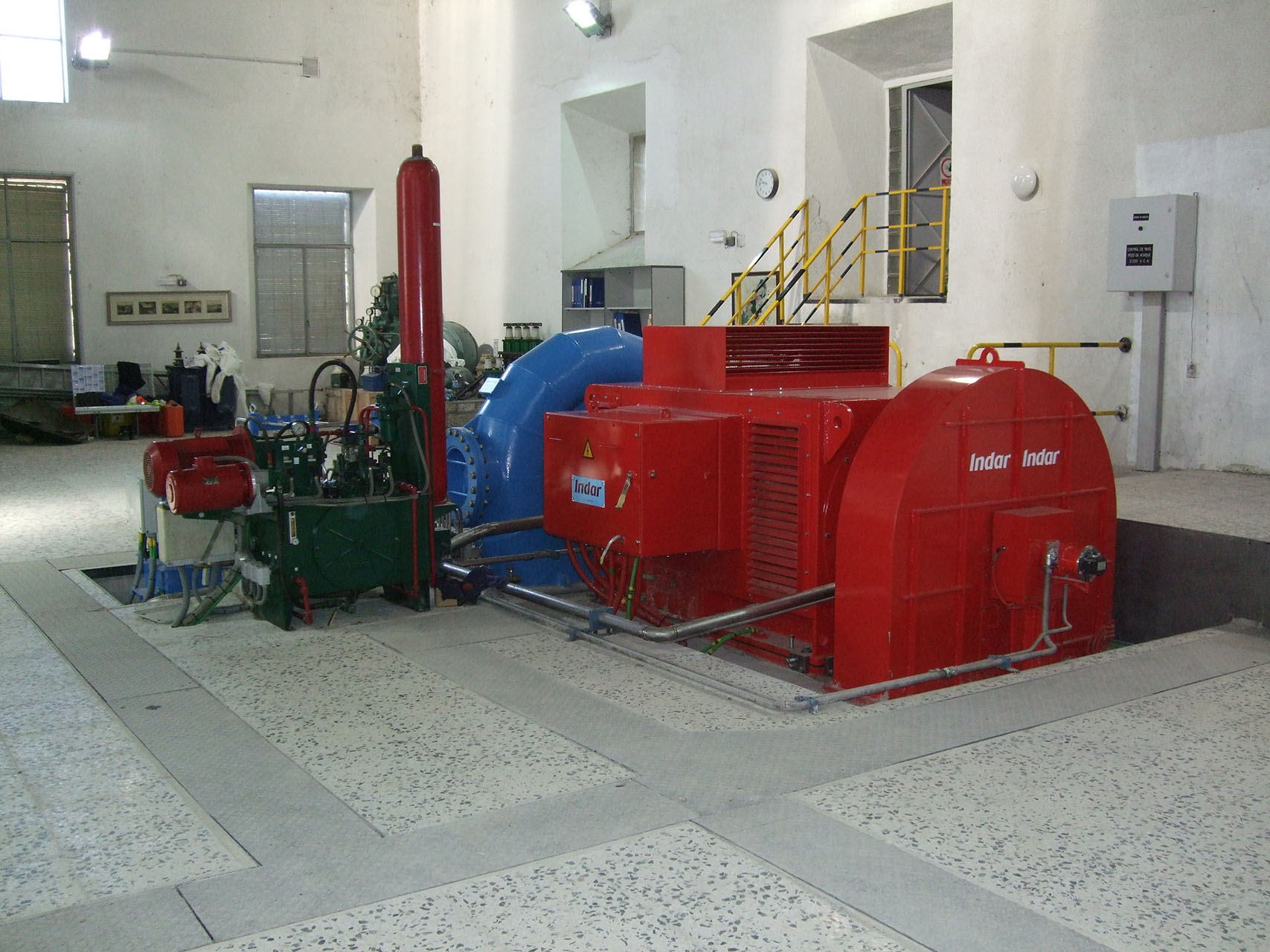

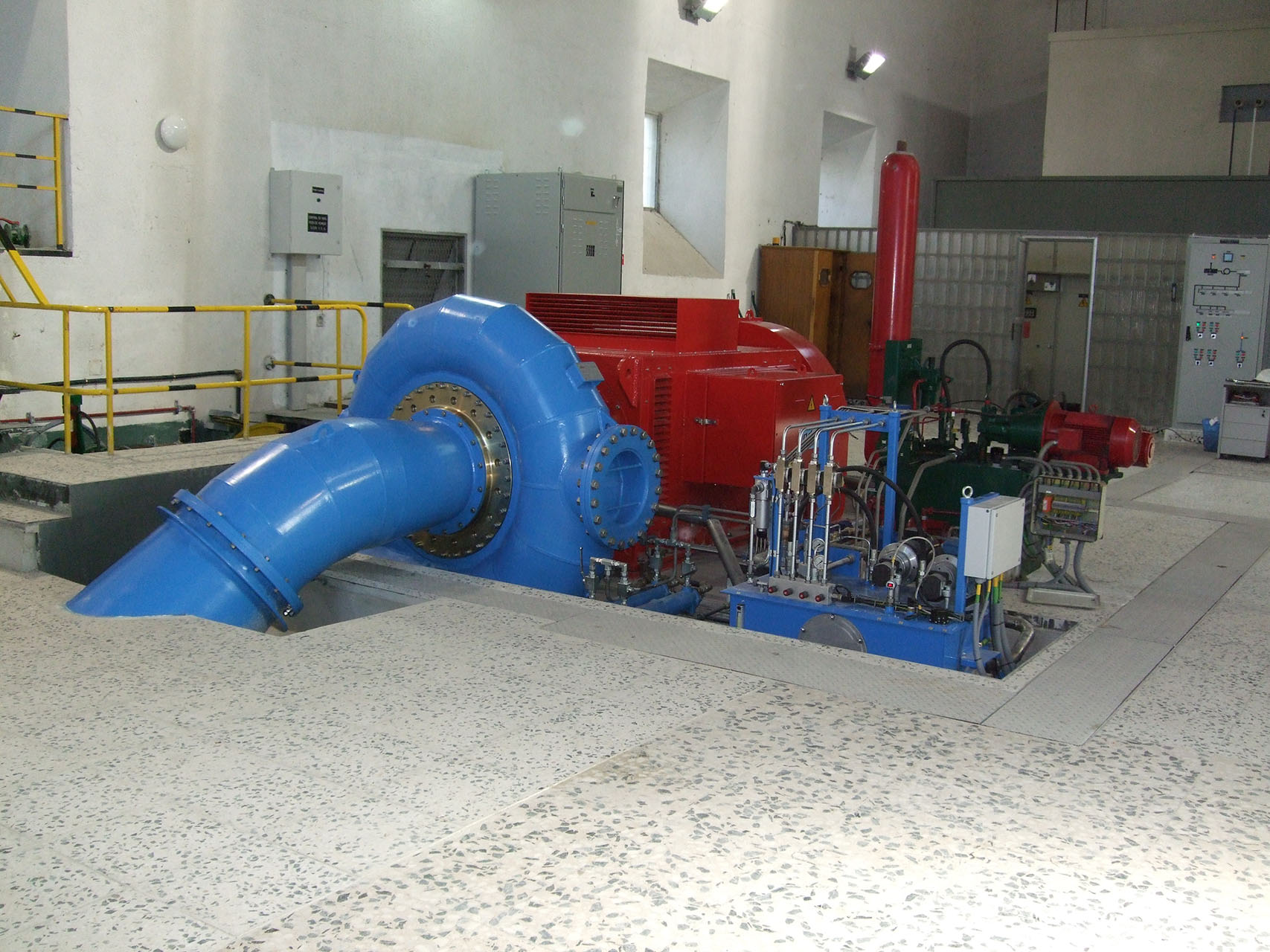

Las obras consistieron la adecuación de una minicentral hidráulica con una potencia en generadores de 1.400 KVA y tensión de servicio de 5,2 kV, llevándose a cabo la sustitución del grupo turbina-generador existente por un nuevo grupo de las siguientes características: turbina Francis de eje horizontal para un salto bruto de 92 m, caudal nominal de 1,6 m3/s y 1.310 kW de potencia nominal; generador síncrono de 1.400 KVA, tensión de generación 5,2 kV y velocidad de giro 1.000 rpm. Las obras ejecutadas incluyeron la obra civil necesaria y la adecuación de las instalaciones eléctrica y de control necesarias para el correcto funcionamiento del nuevo turbogrupo.
Ubicación del Proyecto
Galería Fotográfica
