Seccionamiento Línea 2×220 kV Rapel – Cerro Navia y Línea 2×500 kV Alto Jahuel – Polpaico
Chile
Datos del Proyecto
Cliente: TRANSELEC S.A.
Localización: Región Metropolitana | Chile
Estado: Finalizado
Área de Negocio: Redes (Electricidad)
Descripción del Proyecto

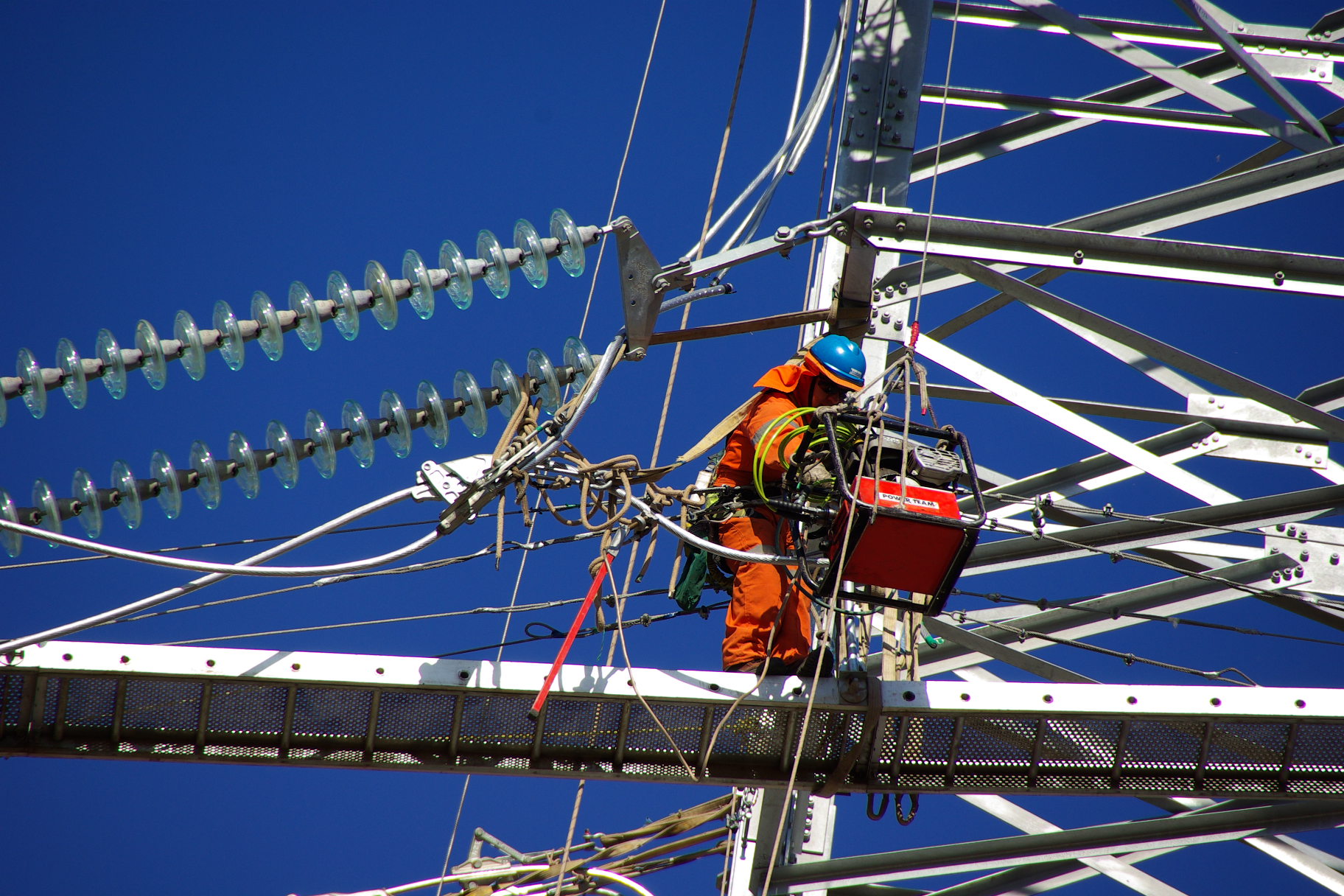

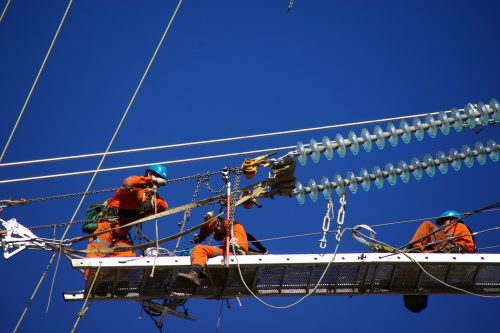

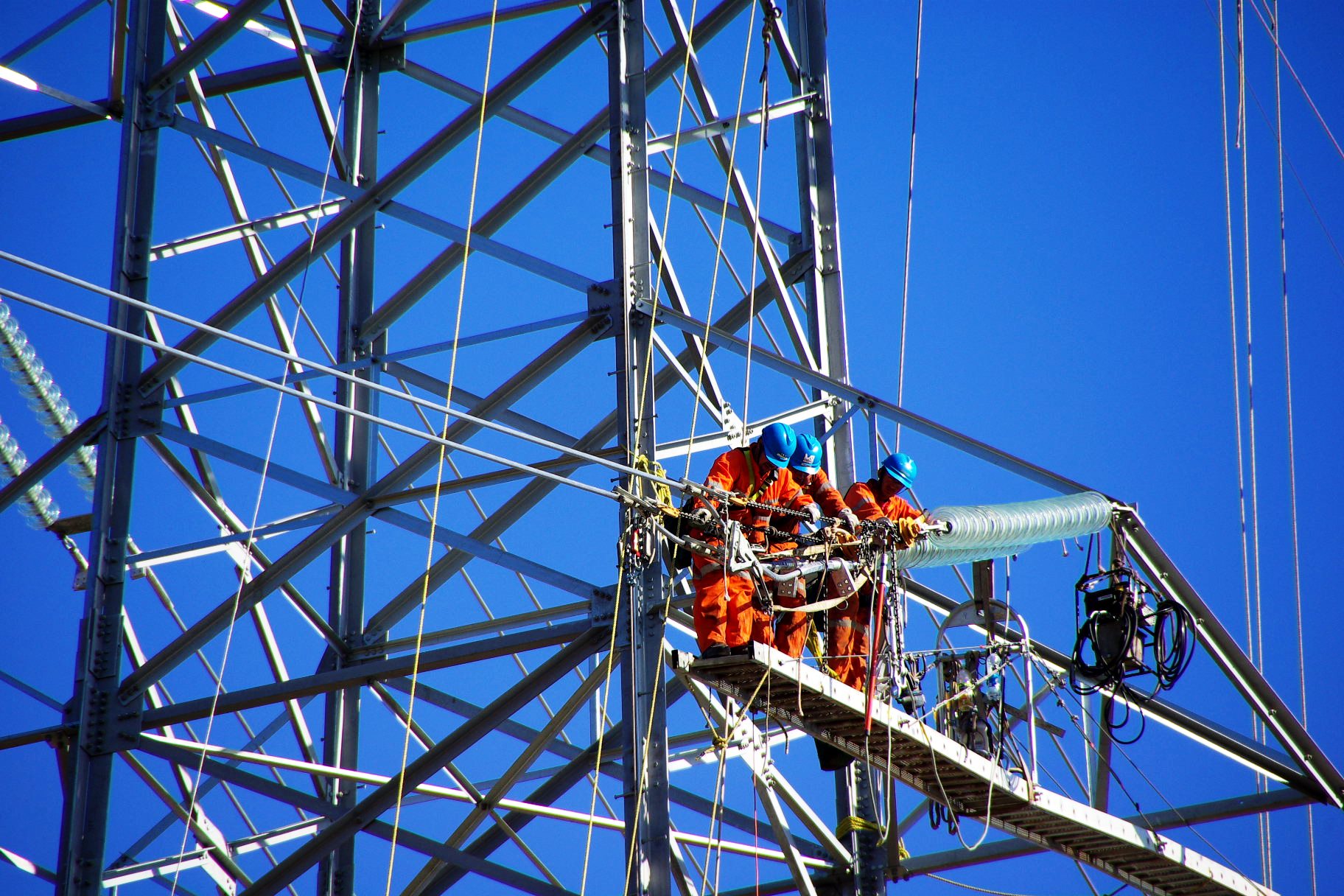

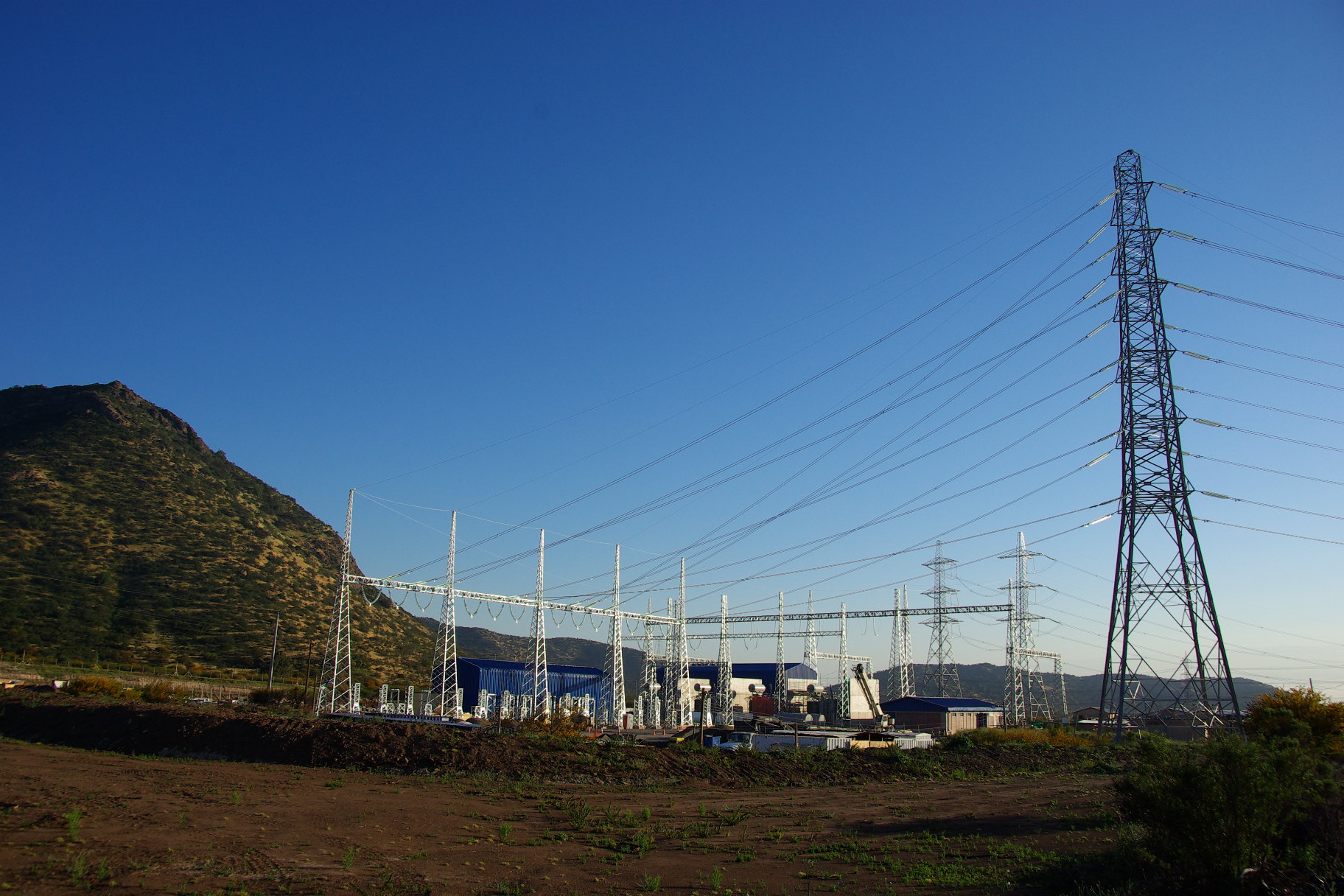

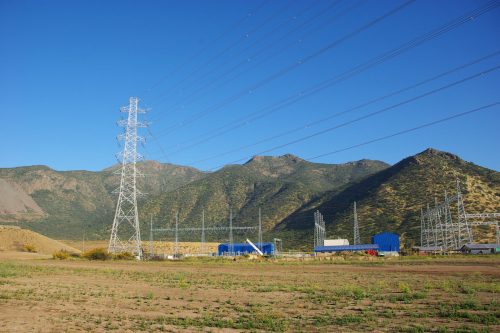

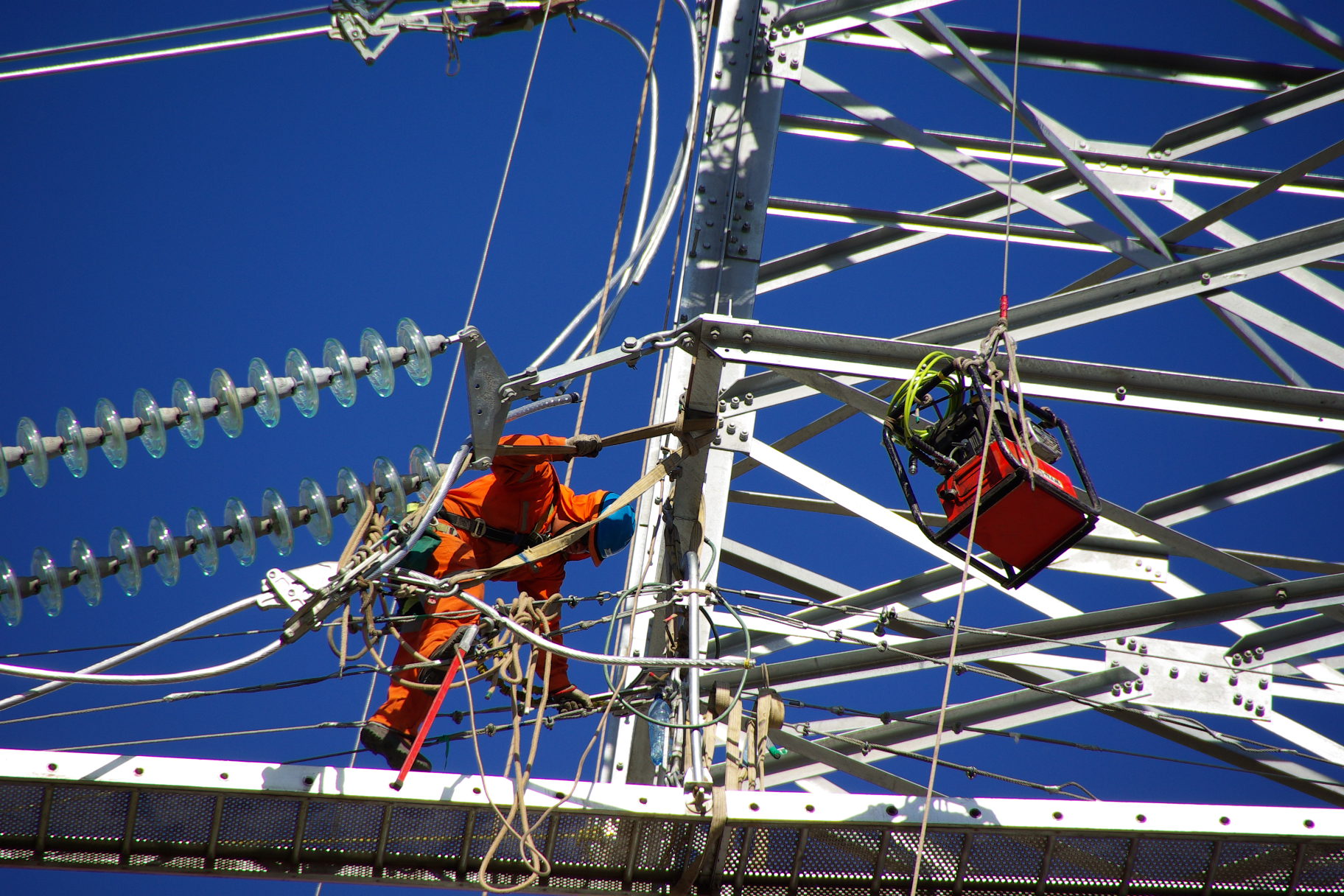

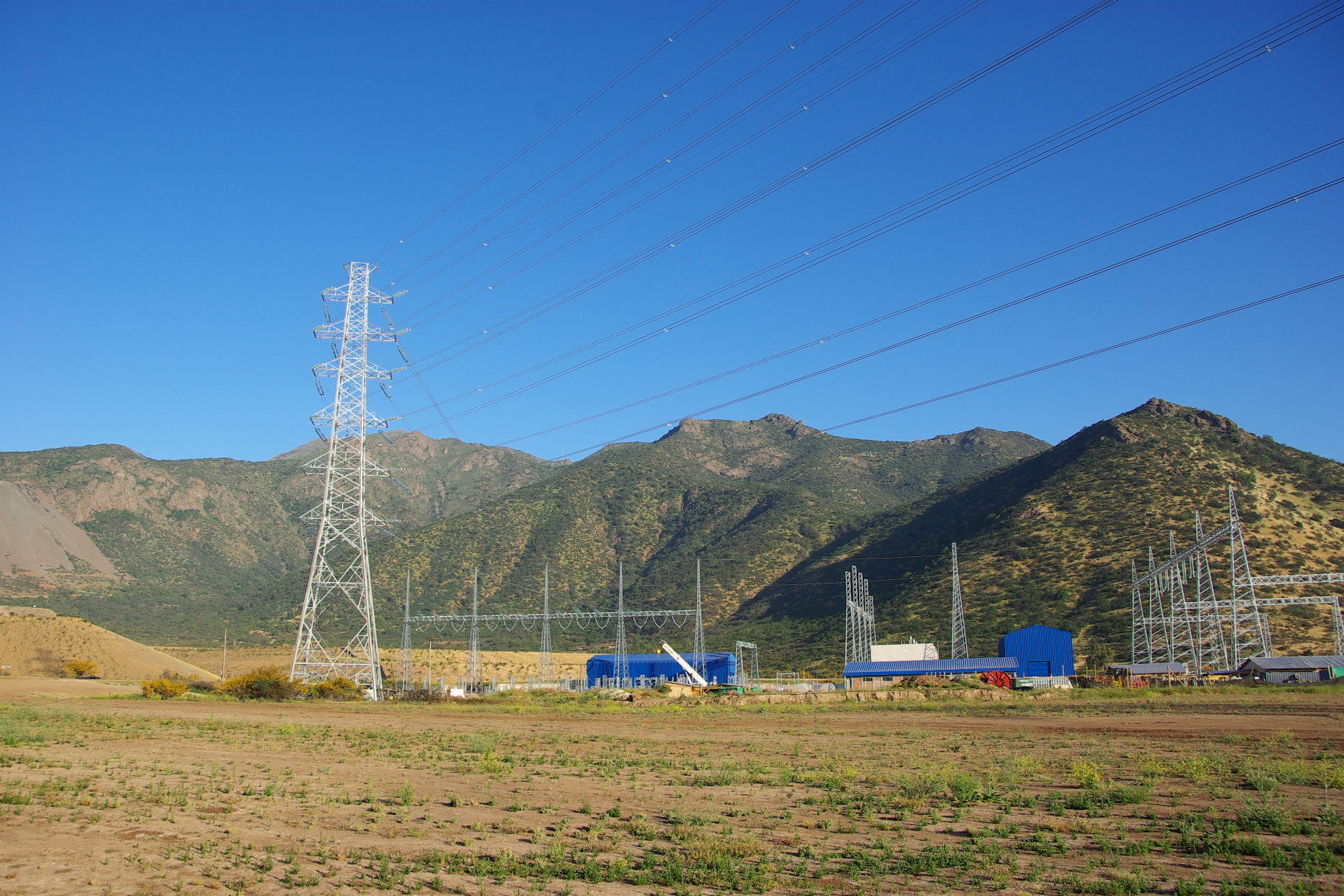

Construcción de fundaciones, Montaje de torres, Tendido de conductores y normalización de conductores de fase y cable de guardia de líneas existentes, cuya finalidad principal será seccionar las actuales Línea 2x220 kV Rapel - Cerro Navia y Línea 2x500 kV Alto Jahuel – Polpaico. Construir un tramo de línea 4x220 kV y otro de 2x500 KV. La Línea de 500 KV son 4 estructuras reticuladas autosoportantes, es utilizado conductor ACAR 700 MCM; 2 circuitos y 4 conductores por fase; cable de Guardia tipo EHS. La Línea de 220 KV son 7 estructuras reticuladas autosoportanes, 4 circuitos y 2 conductores por fase; cable de Guardia tipo EHS y OPGW. La particularidad en la Línea de 220 KV es la utilización de un conductor de alta temperatura ACSS TW MARTIN, primer proyecto que utiliza el conductor en Chile por Transelec, por lo mismo existieron capacitaciones al personal para la manipulación y trabajos con este conductor. Las estructuras también son particulares ya que son entre 67 y 70 metro de altura, seis de ellas tienen 12 crucetas, mientras que una (Torre Tap) posee 18 crucetas. Cabe destacar que durante la ejecución del proyecto, Transelec hace entrega al personal de Cobra del Premio a la Seguridad y Medio Ambiente, el cual fue entregado en la Oficina Central de Transelec.
Ubicación del Proyecto
Galería Fotográfica
