Almacenamiento Subterráneo de Gas Natural Castor
España
Datos del Proyecto
Cliente: Escal Ugs S.L.
Localización: Castellón | España
Estado: Finalizado
Área de Negocio: Proyectos Integrados (Oil & Gas)
Descripción del Proyecto
El proyecto de Almacenamiento Submarino de Gas Natural Castor, situado a 22 Kilómetros de la costa de Vinaròs (Castellón), en aguas territoriales Españolas del Mar Mediterráneo, fue diseñado para suplir la demanda energética Española de gas natural en caso de escasez o cese de las importaciones.
El Proyecto está formado por tres instalaciones básicas:
- Plataformas marinas
Sobre el yacimiento geológico de Amposta se sitúa una plataforma marina fija, dividida en dos secciones denominadas Plataforma de Cabeza de Pozos y Plataforma de Procesos, instaladas sobre jackets metálicas pilotadas en el fondo del mar y unidas mediante una pasarela.
La Plataforma de Cabeza de Pozos consiste en 13 pozos perforados con trayectorias dirigidas a la parte más elevada del yacimiento y distribuidos de manera uniforme sobre la misma para facilitar las operaciones de almacenamiento, inyección y extracción del gas natural.
Ocho de los 13 pozos se podrán utilizar, de manera reversible, para inyectar y extraer el gas natural del almacenamiento, mientras otros 4 se dedicarían exclusivamente al control continuo de la evolución de las presiones y movimientos de fluidos (gas, agua) en el interior del yacimiento.
El último es un pozo a través del cual se reinyectarían en el yacimiento los eventuales líquidos producidos (agua, trazas de petróleo) en los momentos de extracción del gas.

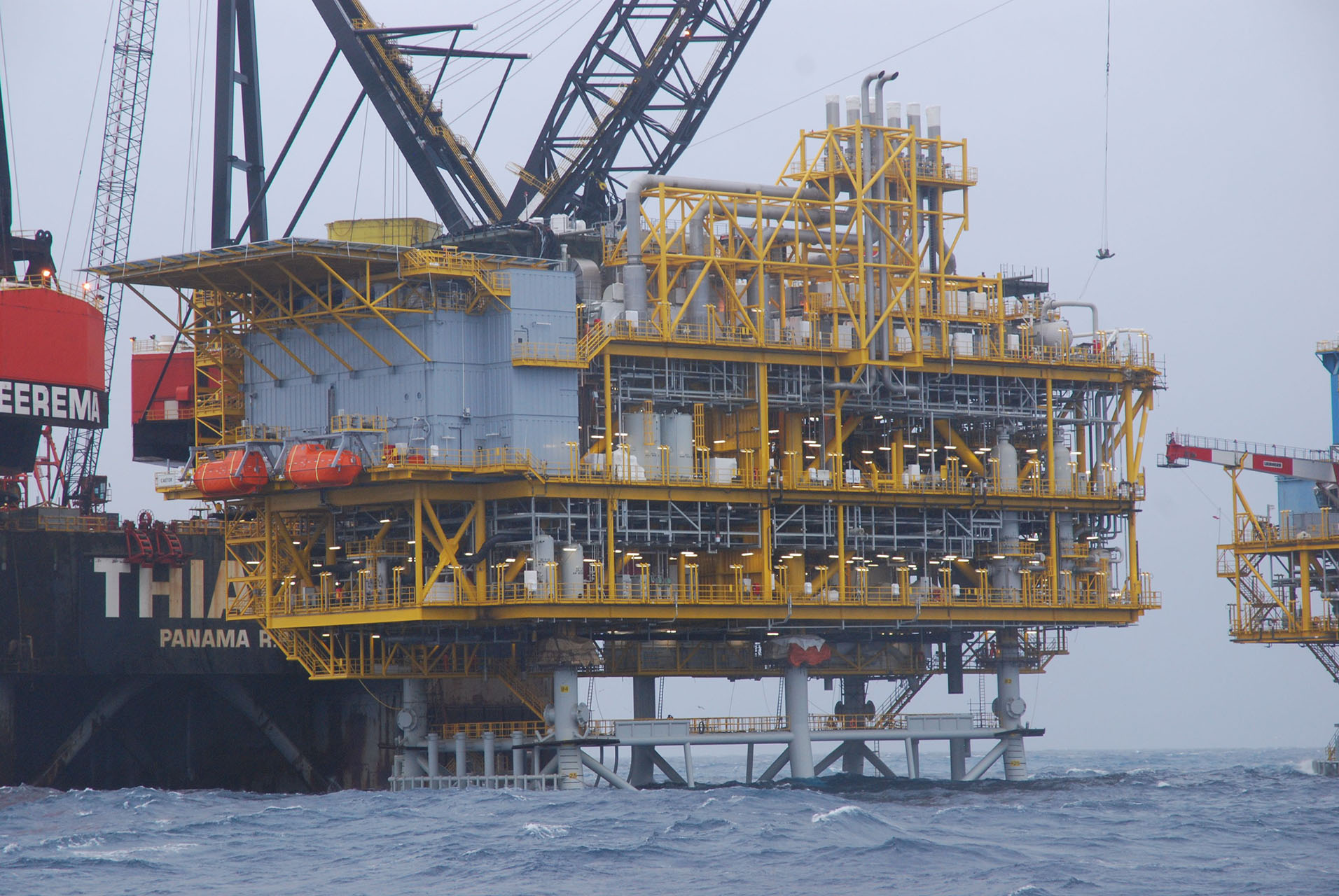

La Plataforma de Proceso, por su parte, contiene los equipos de compresión necesarios para la inyección de gas en el yacimiento, así como las instalaciones de tratamiento para depurarlo en los períodos de extracción del gas.
- Gasoducto
La Plataforma de Proceso está conectada con la Planta de Operaciones, situada en el término municipal de Vinaròs, mediante un gasoducto de 30 km de longitud total (22 km submarinos y 8 km en la costa) y 30 pulgadas de diámetro.
- Planta de Operaciones terrestre
En la Planta de Operaciones se ubican los equipos de compresión para la inyección y de tratamiento del gas extraído. A su vez, la misma está conectada con la red nacional de gasoductos mediante un gasoducto dedicado construido por ENAGAS.
